Thiết bị hiển thị trực tiếp điện áp cao DXN

◆Tổng quan
Thiết bị hiển thị trực tiếp điện áp cao ER-DXN Series được thiết kế bởi công ty chúng tôi cho thiết bị điện áp cao trong nhà của hệ thống điện áp định mức 3~35kV. Không chỉ có chức năng hiển thị và khóa điện áp cao, mà còn có chức năng tự kiểm tra, có thể phát hiện hiệu suất riêng của thiết bị, làm cho độ tin cậy của thiết bị được cải thiện đáng kể.
Thiết bị này có thể được sử dụng phù hợp với khóa điện từ trên tủ chuyển đổi, thực hiện khóa bắt buộc để ngăn chặn sự xâm nhập sai vào khoảng thời gian sống, do đó cải thiện hiệu suất an toàn của sản phẩm hỗ trợ.

◆Mô tả mô hình

◆Chỉ số kỹ thuật

Nhiệt độ môi trường: -10 ℃~85 ℃, RH: ≤95% RH;
Điện áp định mức hệ thống: 3~35kV;
Điện áp khởi động LED (kV): điện áp thanh cái × 0,15;
Điện áp khởi động khóa (kV): điện áp thanh cái × 0,65;
Cảm biến trực tiếp điện áp cao:
Điện áp chịu được tần số điện: 30kV, 42kV, 95kV;
Điện áp chịu được tác động của sét (đỉnh): 60kV, 75kV, 200kV;
Điện áp hoạt động tối đa: 7,2kV, 12kV, 40,5kV.

◆Chức năng tự kiểm tra
UA, UB, UC, UN (thiết bị đầu cuối 13~16) của thiết bị không có truy cập điện áp, chỉ truy cập vào nguồn điện hoạt động (thiết bị đầu cuối 9, 10, 11), giữ phím tự kiểm tra ""A, B, C ba pha chỉ báo sáng, chỉ ra rằng thiết bị tự kiểm tra đã hoàn thành, hoạt động bình thường.

◆Thông số kỹ thuật cảm biến:
　

số thứ tự	Thông số cảm biến	chiều cao (mm)	Đường kính tối đa (mm)	Khoảng cách leo điện (mm)	Độ bền uốn (N)
1	CG3-10Q / 130B	130	95	230	8000
2	CG3-10Q / 145B	145	95	240	8000
3	CG3-35Q / 340	340	172	780	8000
4	CG3-35Q / 380	380	172	800	8000

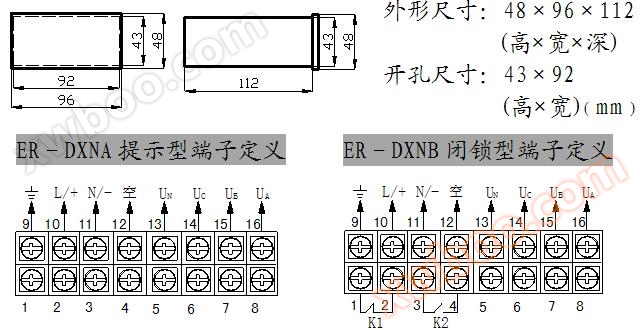

◆Kích thước và định nghĩa đầu cuối:



◆Lưu ý:
· Đầu vào UA, UB, UC, UN phải được kết nối bằng cảm biến trực tiếp điện áp cao đặc biệt để kết nối với thanh cái điện áp cao, không có cách nào khác để truy cập vào điện áp cao, nếu không sẽ gây ra thiệt hại cho thiết bị, gây bất tiện cho việc sử dụng của bạn;
· Dây kết nối sử dụng dây với lớp che chắn và nối đất lớp che chắn một cách đáng tin cậy;
· Kiểm tra điện áp tần số công suất 2kV/1min bị cấm giữa UA, UB, UC và mặt đất;

Kiểm tra điện áp tần số điện: 1) Mặt đất sau khi kết nối song song đầu vào nguồn điện; 2) Trái đất sau khi kết nối đầu ra song song.

◆Khóa mạch đầu ra logic điều khiển:

số thứ tự	Điện áp đầu vào 3 pha	Trạng thái chỉ báo trực tiếp	nguồn điện Đèn báo	Khóa Đèn báo	Đầu ra rơle Trạng thái tiếp điểm
		Nhấn nút tự kiểm tra
1	0 (tất cả 3 pha)	Diệt	Diệt	Diệt	K1 Đóng K2 Ngắt kết nối
2	0 (tất cả 3 pha)	Sáng (tất cả 3 pha)	Sáng	Diệt	Ngắt kết nối K1 K2 Đóng
3	≥40V (bất kỳ một pha nào)	Sáng (tất cả 3 pha)	Sáng	Sáng	K1 Đóng K2 Ngắt kết nối
4	≥40V (bất kỳ một pha nào)	Sáng (pha tích điện)	Diệt	Diệt	K1 Đóng K2 Ngắt kết nối

◆Cần biết đặt hàng:
· Nguồn điện làm việc: □ AC 85~265V □ DC 110/220V
· Điện áp hệ thống: □ 6kV □ 10kV □ 35kV □ Khác
· Mô hình thiết bị: ER-DXN □ Loại gợi ý □ Loại khóa B
· Cảm biến điện áp cao: □ Sử dụng cảm biến điện áp cao do công ty chúng tôi cung cấp
Lưu ý: Do công nghệ được cập nhật liên tục, thông số kỹ thuật và cấu hình sản phẩm thay đổi, vui lòng cung cấp thực tế.
