Công ty cổ phần máy móc chính xác quốc tế Xuben
Dọc răng dầu áp suất định vị đĩa lập chỉ mục
Có thể đàm phánCập nhật vào03/26
- Mô hình
- Thiên nhiên của nhà sản xuất
- Nhà sản xuất
- Danh mục sản phẩm
- Nơi xuất xứ
Tổng quan
Dọc răng dầu áp suất định vị đĩa lập chỉ mục
Chi tiết sản phẩm
Thông số kỹ thuật
| Mô hình | Đơn vị | SUHC-200V | ||
|---|---|---|---|---|
| Đường kính đĩa | mm | Ø200 | ||
| Đường kính lỗ trung tâm đĩa | mm | Ø30H7 | ||
| Độ sâu lỗ trung tâm của bề mặt đĩa | mm | 35 | ||
| Đường kính xuyên qua lỗ trung tâm | mm | Ø27 | ||
| Chiều cao trung tâm đứng | mm | 160 | ||
| Chiều cao ngang | mm | 180 | ||
| Chiều rộng khe T của mặt đĩa | mm | 12H7 | ||
| Hướng dẫn Key Width | mm | 18h7 | ||
| Bàn chia cố định số lượng phân chia (tiêu chuẩn) | - | 4/6/8/12/24 (số chia cố định tiêu chuẩn) | ||
| Bàn chia Cố định số lượng phân chia (đặc biệt) | - | 2/3/5/9 (cho phép phân chia cố định đặc biệt) | ||
| Độ chính xác chia | sec. | ±5 | ||
| Lặp lại chính xác | sec. | ±2 | ||
| Cách khóa | Áp suất dầu | kg/cm² | 35 | |
| Thời gian thả/khóa | s | 0.7/0.1 | ||
| Xoay 90 ° thời gian | s | 1.5 | ||
| Khóa xoắn | kg-m | 25 | ||
| N | 245 | |||
| Cho phép tính liên tục tức thời | J=W.D²/8 | kg-m² | 7 | |
| Tải trọng cho phép | Đứng lên | kg | 95 | |
| Loại ngang | kg | 120 | ||
| Lực cắt cho phép (Tình trạng khóa) |
F | kgf | 1260 | |
| N | 12348 | |||
| FxL | kgf.m | 55 | ||
| N.m | 539 | |||
| FxL | kgf.m | 108 | ||
| N.m | 1058 | |||
| Trọng lượng bàn xoay (không có động cơ) | kg | 55 | ||
* Công ty có quyền thay đổi thông số kỹ thuật, kích thước và đặc tính thiết kế của sản phẩm mà không cần thông báo trước.

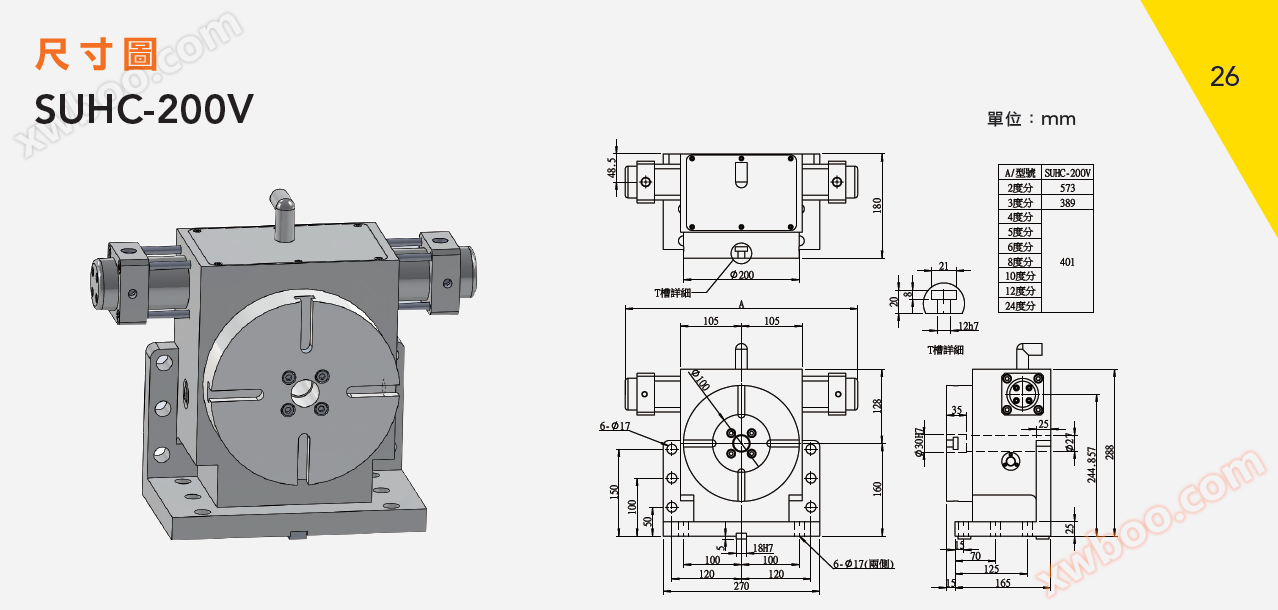

Biểu đồ kích thước xuất hiện
