IPX56 Container Spray House Lưu trữ năng lượng Tủ IPX56 Lớp chống thấm nước Kiểm tra Yue Shin Tùy chỉnh

IPX56 container vòi phun nhà

lGiới thiệu sản phẩm

IPX56 container vòi phun nhàVai trò chính của thiết bị này là để sử dụng trong các sản phẩm kỹ thuật điện tử, đèn, tủ điện, linh kiện điện, ô tô, xe máy và các bộ phận của nó và các sản phẩm khác trong điều kiện khí hậu mưa mô phỏng, phun nước, phun nước, để kiểm tra vật lý của sản phẩm và các tính chất liên quan khác. Sau khi thử nghiệm, kiểm tra để đánh giá hiệu suất của sản phẩm có đáp ứng yêu cầu hay không, để tạo điều kiện cho việc thiết kế, cải tiến, kiểm tra và sử dụng kiểm tra nhà máy của sản phẩm.

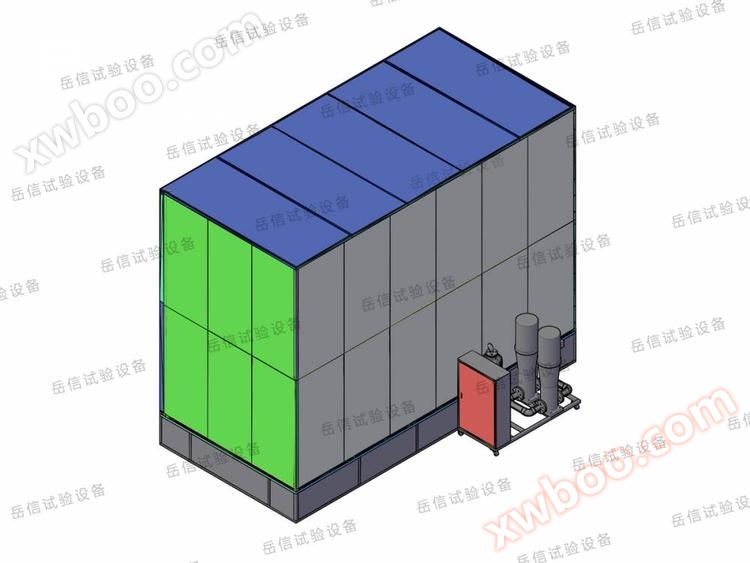

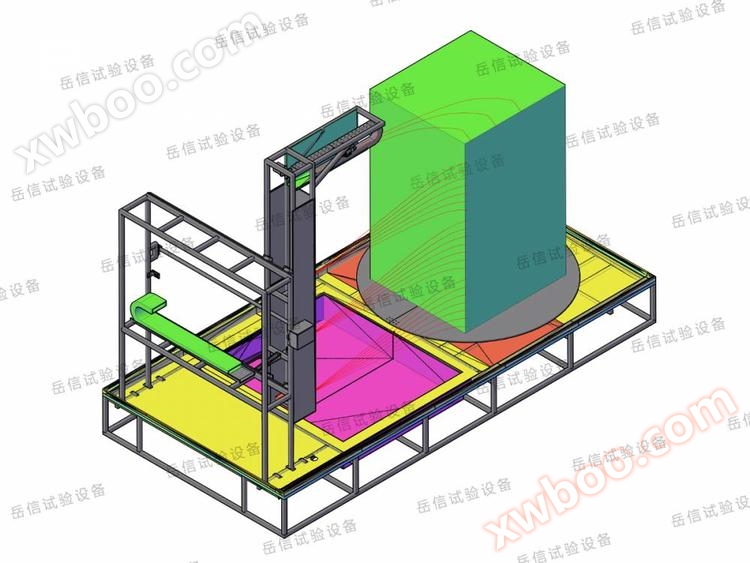

lHình ảnh sản phẩm

lLĩnh vực áp dụng

Tủ lưu trữ năng lượngMáy bay dã ngoại,Hộp hợp lưu、Nhóm trường hợp chuỗiLinh kiện và các sản phẩm điện tử khác.

lTiêu chuẩn thực hiệnA

Phù hợp IEC60529:1989 +A1:1999 +A2：2013《Degrees of protection provided by enclosures(IP Code)》、 Mức độ bảo vệ vỏ (Mã IP) 14.2.1, 14.2.2, 14.2.3, 14.2.4 Điều khoản và yêu cầu của Hình 3 và Hình 4.

lChi tiết sản phẩm

lTính năng sản phẩm

1, Thích hợp để tiến hành kiểm tra đánh giá chống thấm IPX6 của sản phẩm.

2. Toàn bộ máy được chế biến và sản xuất bằng vật liệu SUS304 #, đảm bảo sử dụng lâu dài mà không bị rỉ sét.

3. Cấu trúc hộp; Tự mang bể nước, tuần hoàn nước; Bể chứa nước được trang bị van bi nổi mực nước, tự động kiểm soát nước vào và có phát hiện báo động mực nước thấp.

4, cửa sổ quan sát trong suốt diện tích lớn (vật liệu acrylic) trên cửa ra vào, hộp được lắp đặt đèn LED chiếu sáng, thuận tiện để quan sát tình hình thử nghiệm nội bộ.

5, IPX6: 4 khẩu súng phun IPX6, được sản xuất theo tiêu chuẩn IEC60529

6, Phương pháp lắp đặt súng phun:

a) Hướng xoay dọc: 1 súng phun là một hàng, xoay lên và xuống (phạm vi lớn hơn 0,8 mét), với 3 hàng.

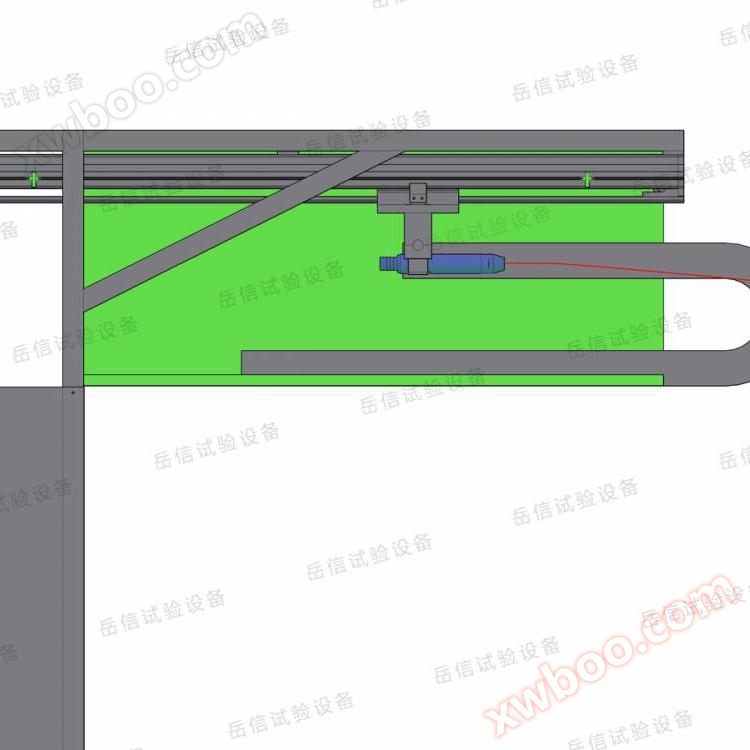

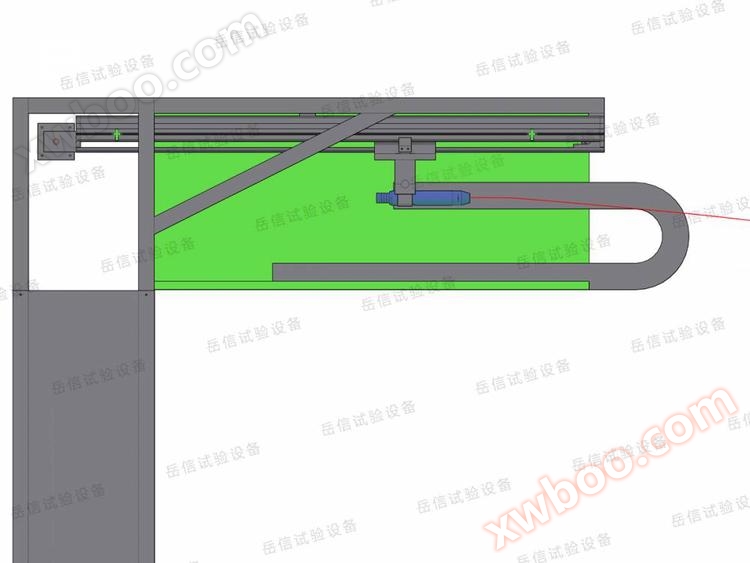

b) 1 súng phun cố định được gắn trên đỉnh, phun nghiêng vào mẫu.

c) Tổng cộng 4 súng phun, mỗi súng phun được hiển thị và điều chỉnh lưu lượng riêng lẻ.

7, biện pháp lọc: 200 lưới lọc thép không gỉ được lắp đặt trên đầu vào nước của máy bơm nước, thuận tiện để làm sạch.

8, ổ đĩa bàn xoay: sử dụng động cơ bước sản xuất trong nước, tốc độ có thể được đặt trên màn hình cảm ứng (có thể điều chỉnh), điều chỉnh vô cấp trong phạm vi tiêu chuẩn và có chức năng định vị bằng không.

9. Hệ thống điều khiển cốt lõi sử dụng màn hình cảm ứng Heho Kunlun Tongtai 7 inch+PLC Panasonic. Các thành phần điện sử dụng các thương hiệu nhập khẩu như LG, Omron và các thương hiệu khác. Quá trình kết nối phù hợp với yêu cầu tiêu chuẩn, bố cục bảng điện hợp lý, hệ thống dây điện chắc chắn và được đánh dấu rõ ràng. 1, áp dụng cho việc kiểm tra đẳng cấp không thấm nước của sản phẩm.

2. Toàn bộ máy được chế biến và sản xuất bằng vật liệu SUS304 #, đảm bảo sử dụng lâu dài mà không bị rỉ sét.

3. Cấu trúc hộp; Tự mang bể nước, tuần hoàn nước; Bể chứa nước được trang bị van bi nổi mực nước, tự động kiểm soát nước vào và có phát hiện báo động mực nước thấp.

4, cửa sổ quan sát trong suốt diện tích lớn (vật liệu kính cường lực) trên cửa ra vào, hộp được lắp đặt đèn LED chiếu sáng, thuận tiện để quan sát tình hình thử nghiệm nội bộ.

IPX5: 19 súng phun IPX5, được sản xuất theo tiêu chuẩn IEC60529

6, Phương pháp lắp đặt súng phun:

a) Hướng xoay dọc: 5 súng phun là một hàng, xoay lên và xuống (phạm vi lớn hơn 0,5 mét), với 2 hàng.

b) Hướng xoay ngang: 2 súng phun là một hàng, xoay trái và phải (phạm vi lớn hơn 0,5 mét), với 3 hàng.

c) Đầu gắn 3 súng phun cố định (có thể phun IPX34)

d) Tổng cộng 19 súng phun, mỗi súng phun được hiển thị và điều chỉnh lưu lượng riêng lẻ.

7, các biện pháp lọc: 50 lưới thép không gỉ lọc lưới trên nắp bể nước, thuận tiện để làm sạch.

8. Ổ đĩa bàn xoay: sử dụng động cơ bước sản xuất trong nước, tốc độ có thể được đặt trên màn hình cảm ứng (có thể điều chỉnh), điều chỉnh vô cấp trong phạm vi tiêu chuẩn, và có chức năng định vị bằng không. Thông qua ổ đĩa xi lanh, bàn xoay có thể nghiêng 10 độ.

9. Hệ thống điều khiển cốt lõi sử dụng màn hình cảm ứng 7 inch của Veyron+PLC của Panasonic. Các thành phần điện sử dụng các thương hiệu nhập khẩu như LG, Omron và các thương hiệu khác. Quá trình kết nối đáp ứng các yêu cầu tiêu chuẩn. Bố trí bảng điện hợp lý, hệ thống dây điện chắc chắn và được đánh dấu rõ ràng.

lThông số kỹ thuật

1、Khẩu độ phun nước IPX5：6.3mm；

2、Lưu lượng phun nước IPX5：100±5L/min；

3、Áp suất nước (Mpa)：Điều chỉnh lưu lượng nước theo quy định；

4、Khoảng cách phun nước：2,5 mét - 3 mét (vòi phun cách trung tâm bàn xoay)；

5、Súng phun Swing Drive：Động cơ bước。
